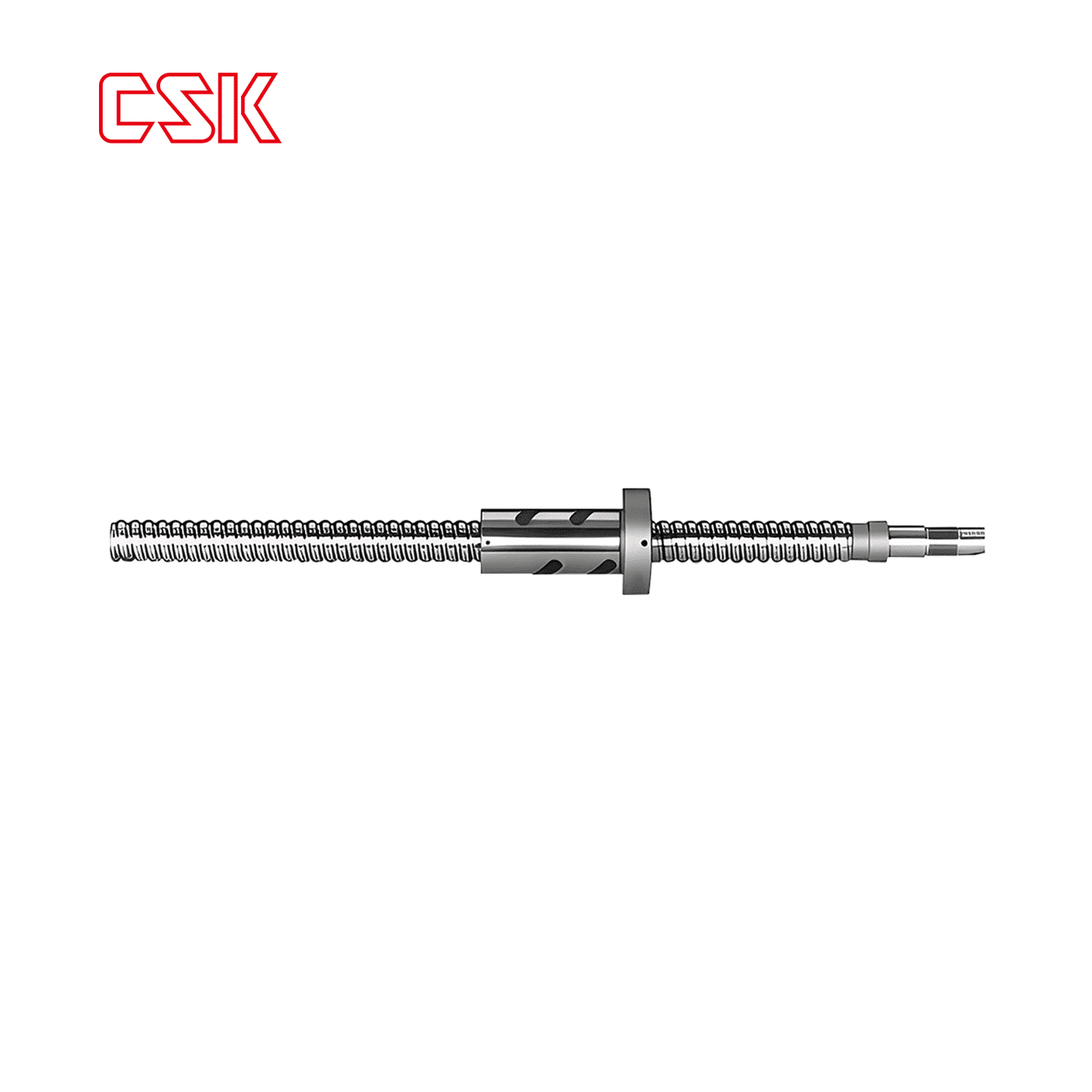

Tornillo de avance CNC DFD
Tornillo de avance CNC DFD
La transmisión inversa de husillo CNC ofrece alta precisión y permite un posicionamiento y control precisos. Presenta una excelente resistencia al desgaste, prolonga su vida útil y reduce los costes de mantenimiento. Posee buena rigidez y soporta grandes cargas. Se utiliza ampliamente en sectores de alta precisión, como máquinas herramienta CNC y equipos de automatización. Es fácil de instalar y tiene bajos costes de mantenimiento.
Características del producto
√Posicionamiento de alta precisión, adecuado para aplicaciones que requieren un posicionamiento preciso
√Los actuadores lineales de tornillo DFD pueden soportar grandes cargas y son adecuados para aplicaciones de servicio pesado
√Su estructura es relativamente simple, fácil de instalar y mantener.
√Proporciona un movimiento lineal suave
√Tiene alta eficiencia energética a baja velocidad y alta carga, ahorrando energía de manera efectiva.
Especificaciones del actuador lineal de tornillo de avance DFD
Haga clic en el botón de descarga para obtener más detalles sobre el actuador de tornillo lineal.
Standard Materials and Hardness of Ball Screws
| Part name | Material | Heat treatment method | Hardness (HRC) |
| Precision screw | 50CrMo4 QT/equivalent to | Intermediate frequency heat treatment | 58~62 |
| Nut | SCM420H/equivalent | Carburizing heat treatment | 58~62 |
Modelo de husillo de bolas DFD
-
El modelo del actuador de tornillo lineal DFD generalmente consta de varias partes para indicar sus diferentes especificaciones y características.
Precarga del husillo de avance CNC
-
Precarga de compresión
Según el tamaño del preesfuerzo, se selecciona una lámina de preesfuerzo relativamente delgada y se coloca entre las tuercas para aplicar el preesfuerzo. Dado que las tuercas A y B generan cargas de tracción, se denomina preesfuerzo de compresión.
-
Precarga de extensión
Se aplica una precarga colocando una lámina de precarga entre las dos tuercas, y las tuercas A y B generan una carga de tracción, que se denomina precarga de tracción.
-
Precarga de contacto de cuatro puntos
Se incorpora en la ranura de la bola una bola de acero con un diámetro ligeramente mayor que el espacio de la ranura, de modo que la bola y la ranura realizan una precarga de contacto de cuatro puntos, lo que es adecuado para una precarga ligera.
Protección contra el polvo para husillo de bolas CNC DFD
Nuestras tuercas de husillo de bolas están equipadas con raspadores en ambos extremos. Para evitar la entrada de partículas extrañas, utilice los fuelles o manguitos telescópicos que se muestran en la figura a continuación para sellarlas completamente y mejorar su resistencia al polvo. Si tiene alguna necesidad específica, póngase en contacto con CSK.
