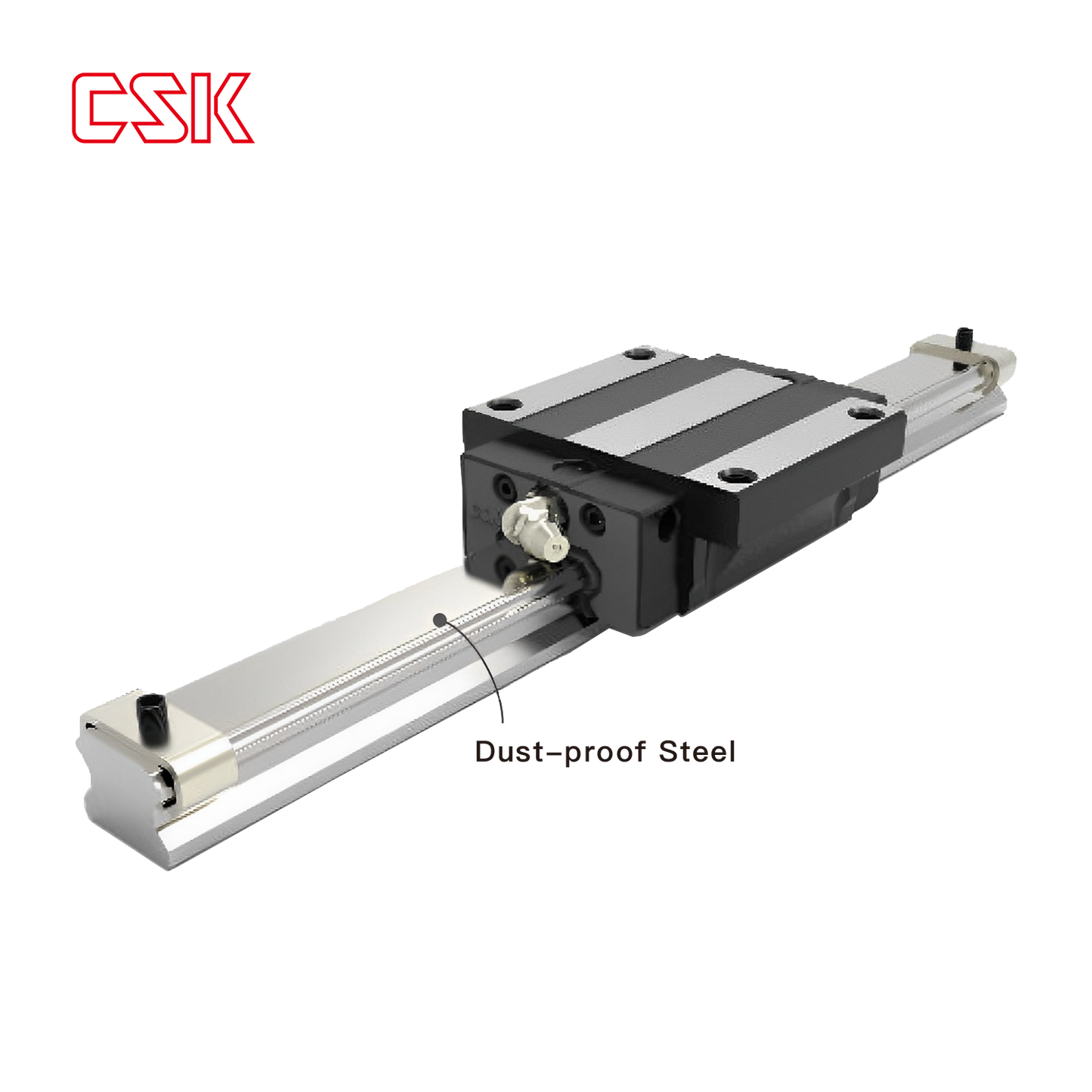

Cinghia in acciaio antipolvere - serie CS
Cinghia in acciaio antipolvere - serie CS
caratteristiche del prodotto
- Facile installazione e smontaggio
Installazione rapida con utensili professionali e smontaggio rapido dell'intera striscia - Prevenire l'intrusione di corpi estranei
Impedisce efficacemente che schegge o oggetti estranei penetrino nel cursore dopo aver danneggiato la speciale copertura del foro del bullone e compromettano la durata della guida lineare - Elevata versatilità
Non è necessario effettuare lavorazioni speciali o personalizzazioni separate della diapositiva, con un notevole risparmio sui costi
Costituzione
-
Attenzione
- La cinghia in acciaio antipolvere non deve essere piegata
- Pulire la superficie superiore della rotaia prima dell'installazione
- I bordi e le estremità della striscia antipolvere sono taglienti, pertanto si consiglia di indossare guanti durante l'installazione per evitare graffi.
- Si prega di smussare la parte tagliata della striscia antipolvere per evitare graffi durante l'installazione.
- Per tagliare la cinghia in acciaio antipolvere, si consiglia che la lunghezza di un lato della cinghia sia 1~3 mm più corta della rotaia.
Modello di specifica
Metodo di installazione
-
Spruzzare il detergente sulla carta di prova e poi passarlo in un'unica direzione lungo la superficie della guida in nastro d'acciaio.
-
Misurare la lunghezza della guida, quindi tagliare la lunghezza della cinghia in acciaio leggermente più corta della lunghezza totale della guida con delle forbici speciali; si consiglia di lasciare 1~3 mm su ciascun lato.
Avvertimento: È severamente vietato piegare la striscia. -
Utilizzare l'apposito posizionatore per fissare il nastro. Quando si fissa il nastro, trascinare il posizionatore all'indietro e premere con una mano: il rullo anteriore del posizionatore deve premere il nastro, mentre l'altra mano si adatterà alla velocità di trascinamento e rimuoverà la carta protettiva.
Avvertimento: È severamente vietato piegare la striscia. -
Per installare il cursore, utilizzare una guida cieca, allinearla con la guida e quindi spingere il cursore nella guida. La guida cieca deve essere utilizzata anche se il cursore deve essere rimosso dalla guida.
-
Inserire la clip di fissaggio della cinghia in acciaio nella guida, lasciare che la cinghia in acciaio superi leggermente la clip di fissaggio per garantire che la clip di fissaggio possa premere la cinghia in acciaio, quindi stringere la vite.
-
Disegno completato dell'installazione della cinghia in acciaio.
